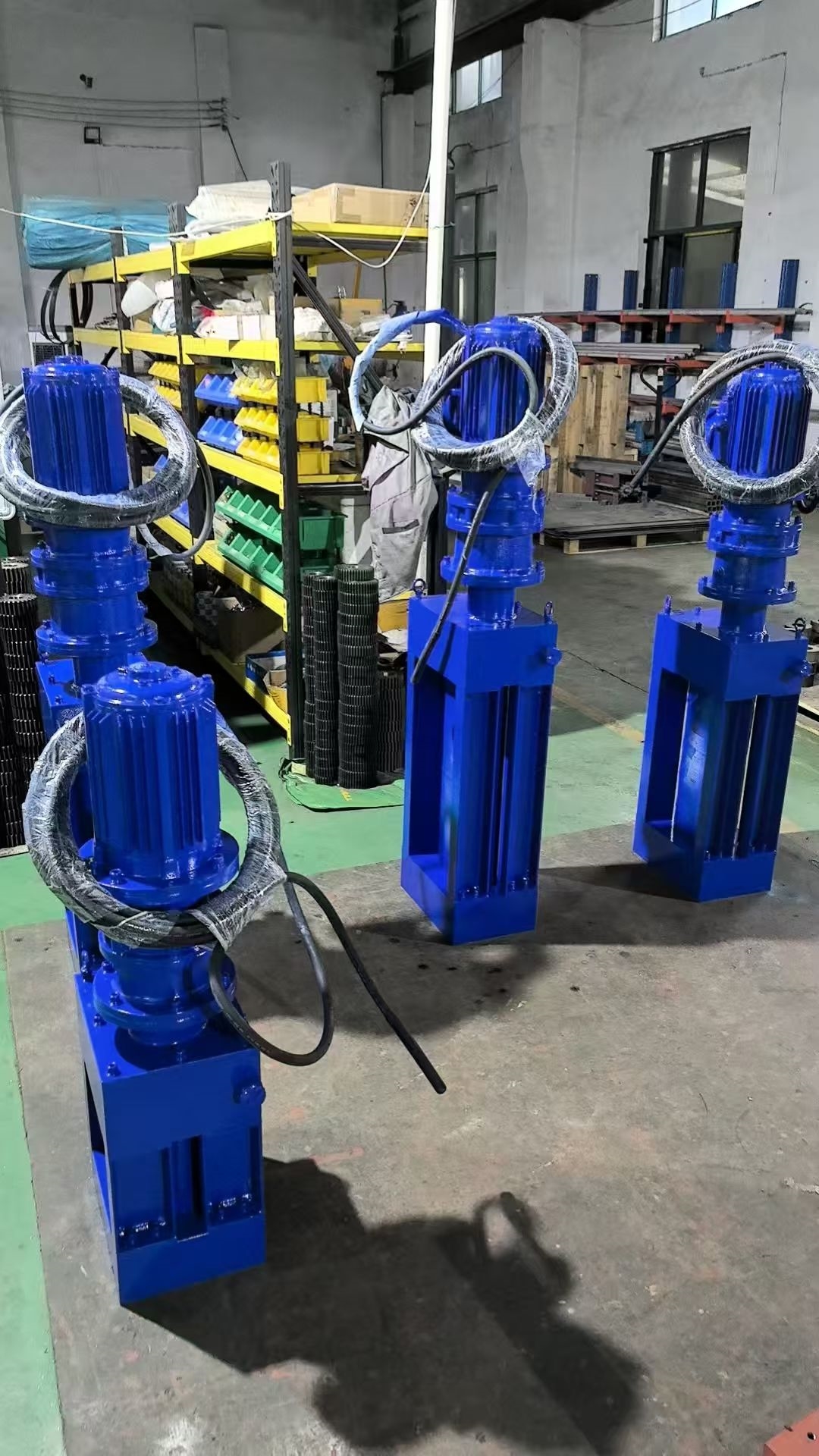

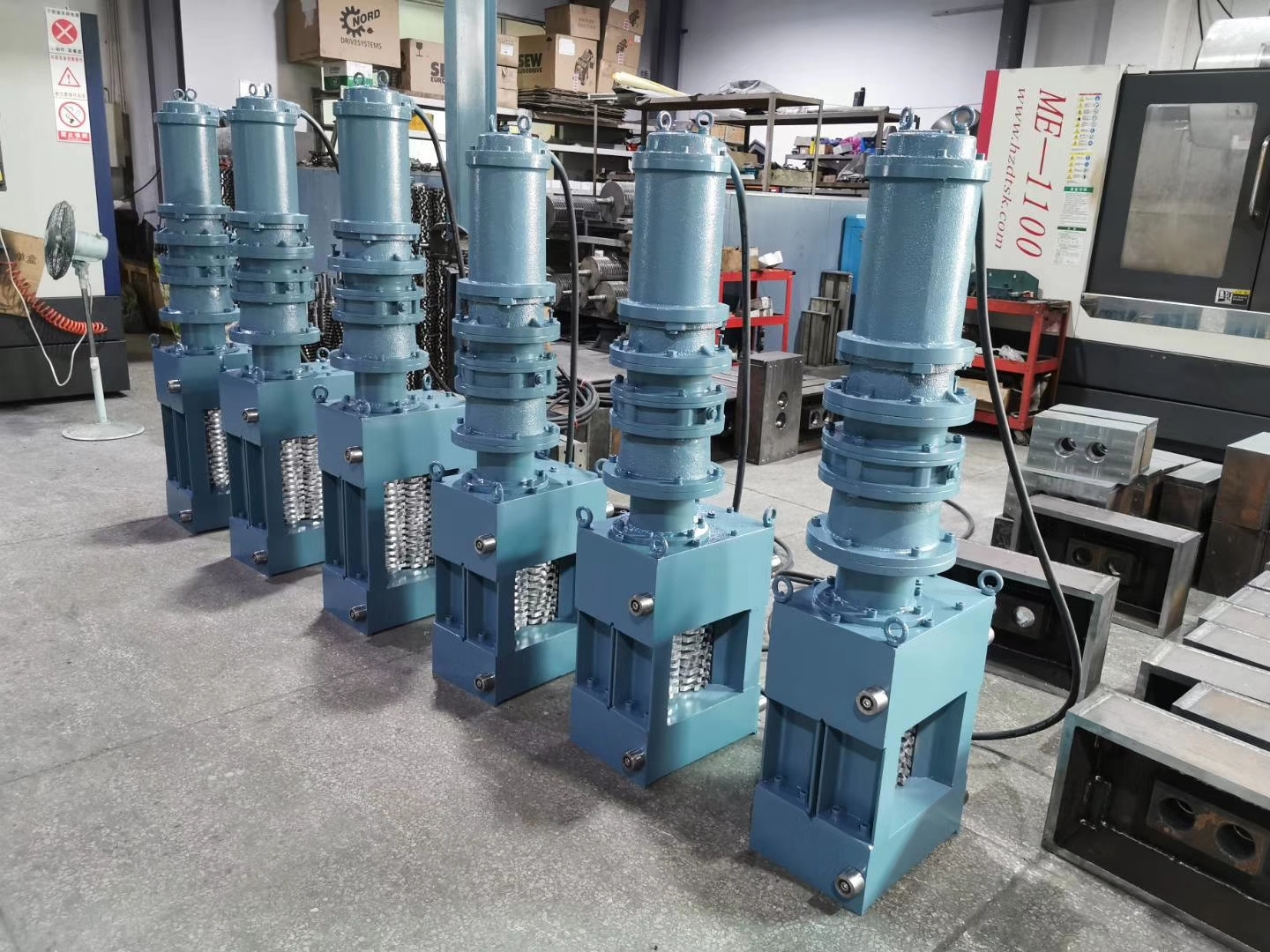

轉鼓式格柵破碎機應用范圍、

產品簡介：

粉碎型格柵機是國外引進到國內一種地埋式的市政、水利、泵站系統中所使用的除污設備，該設備能將污水管網中的木片、空瓶、布片等雜物垃圾進行粉碎，以保護泵站中其他設備使其正常運轉，由于采用地埋式泵站建設可減少污水泵站對周邊環境的破壞，如臭氣細菌等得到較大程度的抑制，可用來替代傳統的回轉式機械格柵及人工格柵。

用途:
轉鼓式格柵破碎機是為處理混在下水道中的固體物質而開發的新型污水處理設備。該機能將混在下水道中的布片、木片、空瓶罐等固體物由格柵截留送到破碎機中粉碎，而水從格柵中流過，以防止下水道水處理設備的堵塞，保證下水道水處理設備正常運行。本機主要適用于污水處理廠和中轉泵站。
本機所能破碎的物品有：破布、玻璃、紙制品、木制品、生理用品、空罐、渣滓、橡膠制品、繩類、軟管、皮制品、塑料品等。

技術特點：
1、整體式設計，設備緊湊，靈活的結構和安裝選項，適應多種尺寸的渠選。
2、采用低轉速運行，功耗低，磨損小，運用切割刀片差速運轉原理，增強了撕扯垃圾效果。
3、特殊的刀片結構設計，具有充分的自凈能力，不存在纏繞和雜物堆積。
4、合理的傳動結構，使切割刀片更換方便，維護簡單，降低維修費用。
5、需要有可靠的保護系統，當過載時能有效地保護設備不被損壞。

轉鼓式格柵破碎機結構：
本機主要由圓形格柵、立式破碎機、電控箱等構成。
在驅動部件帶動下，圓形格柵的齒耙作圓周運動，將被圓形柵條截留的水中雜物，送至破碎機，而水從格柵中流過。破碎機驅動部件帶動主動軸轉動，同時主動軸通過精密齒輪帶動從動軸轉動，使固定于兩軸上的銑刀呈逆向旋轉，而將固體物咬擠破碎。
電氣控制：
常規為手動控制；可帶PLC接口；可全自動控制。
訂貨說明：
1.訂貨時請用戶提供使用環境、過水流量、工作水位高度；
2.圓形格柵中機架、柵條、齒耙、軸等用戶如需不銹鋼材質，應另行注明；
3.不注明所配電控箱為常規控制，如有特殊要求應另行注明；
4.用戶如需不銹鋼銑刀，應另行注明；
5.破碎機如在深水場所工作時，為防電動機浸水時需加長軸，用戶應另行注明。

轉鼓式格柵破碎機電氣控制：

⑴概要

控制選用正泰元器件。

控制器裝有“手動/自動/重新設置"三種選擇開關，在“關閉/重新設備"模式粉碎機停止運轉。在“開啟"模式粉碎機運轉。在“自動"模式粉碎機開/關能夠由遠處的控制器自動控制開或停。

當堵塞情況發生時，處于手動/自動兩種模式下控制器會停止切割機并使之反轉來清除障礙物。堵塞清除后，控制器會恢復到正常運轉。如果堵塞情況仍存在，控制器自動在30秒內執行兩個預設的過程，可以執行三次。當超負荷情況發生時，控制器會關閉粉碎機，并啟動延遲和不正常狀態指示燈。

如果粉碎機非正常停止運轉并且被切割電源，當電源恢復后，不正常狀態指示燈會自動啟動。

控制器的重新設置由就地控制箱來控制

控制器有“通電狀態"、“工作狀態"、“不正常狀態"的指示燈。

控制器提供過載保護。

控制器電壓380v

控制箱

外殼符合IP65標準，適于安裝在墻上。箱門該有抗腐蝕性的門膠和門鎖。外殼應包住控制裝置、繼電器、電動機啟動器等。

指示裝置安裝在面板上，指示燈是低壓長效的6v燈泡，燈泡和開關應符合高負荷IP56標準。有兩個普通的開放式接頭，一個用于“運行"，一個用于“非正常"信號，是2（A）,220VAC，耐負荷的。

電動機起動器是全電壓反轉類型，前轉和反轉接觸器有電動的和機械的聯動裝置，過載延遲是可調整。

安裝及驗收

⑴工廠調試

每臺粉碎型格柵和配套電氣控制箱都通過工廠的試驗臺測試，保證工藝性能及機械電氣的正常運行。

⑵安裝

粉碎型格柵和控制器電氣箱均整體安裝，安裝精度符合設計院的設計要求。

⑶現場質量控制

安裝時，根據要求江蘇杜安環保可派具吩咐經驗的技術人員指導安裝

⑷操作和維護

提供操作和維護手冊，手冊內容包括設備描述、操作說明書

⑸流量設計

我公司樣本流量為液位處于粉碎性格柵過水面70&時的過水流量，處理量為樣本標注的115%
